Câmeras segurança instalação para evitar falhas elétricas
Em instalações de câmeras segurança instalação a concepção elétrica deve priorizar segurança, continuidade de energia e conformidade com as normas brasileiras. A correta definição do quadro de distribuição, dispositivos de proteção como DR/ DPS, dimensionamento de cabos, sistemas de aterramento e procedimentos previstos em NBR 5410, NBR 14039 e NR-10 são fundamentais para mitigar riscos elétricos, garantir qualidade de imagem por alimentação estável e enquadrar o projeto nas exigências técnicas e legais.
Fundamentos elétricos aplicados a sistemas de vigilância
Requisitos elétricos básicos
As câmeras de vigilância demandam alimentação elétrica contínua, sensível a flutuações e interferências. Existem duas abordagens predominantes: alimentação local em 12 VDC ou 24 VAC e alimentação via PoE (Power over Ethernet) conforme as families IEEE 802.3af/at/bt. A escolha impacta diretamente o dimensionamento de circuitos, proteção e cabeamento. Para cálculo de corrente utiliza-se: I = P / V. Ex.: câmera 30 W alimentada por PoE a 48 V → I = 30 / 48 ≈ 0,625 A.
Prioridades de projeto: continuidade, qualidade e segurança
O projeto deve priorizar: continuidade de energia (UPS, baterias), qualidade de alimentação (filtro/estabilização, DPS para surtos), e segurança (separação de circuitos, proteção diferencial e aterramento). Problemas típicos resolvidos incluem perda de gravação por queda de tensão, queima de câmeras por surtos de tensão e riscos de choque elétrico durante manutenção.
Critérios de confiabilidade e disponibilidade
Classificar áreas por criticidade (e.g., entradas, cofre, sala de controle) e aplicar níveis de redundância proporcionais. Centros críticos devem ter UPS com autonomia calculada conforme carga de gravação e tempo mínimo de resposta do gerador. Para projetos prediais/industriais, considere a coordenação entre sistemas elétricos conforme NBR 14039 quando houver fontes em média tensão ou subestações dedicadas.
Normas aplicáveis e obrigações legais
Aplicação de NBR 5410 e NBR 14039
NBR 5410 (Instalações elétricas de baixa tensão) determina critérios para seleção de condutores, proteção por sobrecorrente, proteção diferencial e aterramento, além de exigências para circuitos especializados como CCTV. NBR 14039 aplica-se a instalações industriais e de grande porte em baixa tensão relacionadas a subestações e centros de distribuição, exigindo coordenação de proteção, análise de curto-circuito e estudos de seletividade.
NR-10: segurança em instalações e serviços em eletricidade
NR-10 impõe medidas de segurança em operação e manutenção: análise de risco, procedimentos de trabalho, isolamento de fontes, sinalização, equipamentos de proteção individual e coletiva, e formação específica para profissionais. A intervenção em painéis, quadros ou estruturas de câmeras requer cumprimento integral desta norma, inclusive lockout-tagout (bloqueio e etiquetagem), autorização de trabalho e registro da capacitação.
Responsabilidade técnica e documentação
Projetos e instalações devem ter ART emitida por profissional habilitado (CREA). Fornecer esquema unifilar, memória de cálculo, roteiros de teste e manuais de operação/ manutenção como parte da documentação final é prática exigida por fiscalizações e contratos de seguro.
Tipos de instalação e critérios de projeto
Instalação residencial e predial
Em residências e prédios comerciais pequenos, priorizar soluções PoE para simplificar cabeamento e reduzir riscos de quedas por alimentação local. Dimensionar circuitos de baixa tensão a partir do quadro geral, com proteção por fusíveis/MCBs e DR para áreas molhadas. Para conjuntos de câmeras, agrupar circuitos por proximidade e carga para facilitar manutenção e balanceamento de cargas no quadro.
Instalação predial de maior porte e corporativa
Em edificações maiores, recomenda-se a centralização das fontes (armários de tecnologia) com UPS exclusivos, switches PoE gerenciáveis e fontes redundantes. Planejar infraestrutura de TI (rack, switches, NVR/servidor) e elétrica (subquilhas, barramentos) com coordenação entre equipe elétrica e de telecom. Aplicar critérios de segregação de circuitos de força e dados para reduzir interferência eletromagnética.
Instalação industrial e criticidade elevada
No ambiente industrial, aplicar NBR 14039 e realizar estudo de curto-circuito, coordenação de proteção e análise de seletividade. Utilizar proteções automáticas e sistemas de alimentação redundantes (UPS + gerador). Implementar soluções blindadas e eletrostaticamente protegidas, com aterramento em malha e equipotencialidade robusta para minimizar transientes e falhas causadas por cargas de grande porte.
Componentes elétricos e especificações técnicas
Quadro de distribuição e barramentos
O quadro de distribuição deve possuir compartimentação clara entre alimentação geral, circuitos de segurança e circuitos de dados. Para sistemas PoE, separar o circuito de alimentação dos switches alimentados por UPS. Dimensionar barramentos segundo a corrente calculada e prever dispositivos modulares para proteção por canal. Indicar capacidades de curto-circuito e coordenação no projeto.
Proteções elétricas: DR, DPS, disjuntores
Instalar DR com sensibilidade adequada: 30 mA para proteção de pessoas em circuitos que alimentam câmeras e pontos de acesso em áreas de risco. Para proteção contra surtos usar DPS classe II próximo ao quadro e DPS classe I na entrada de alimentação quando existir risco de impacto de descargas atmosféricas. Escolher disjuntores térmico-magnéticos com curva e ajuste de corrente adequados à carga e à seletividade. Para painéis com múltiplas cargas sensíveis, considerar proteção individual por circuito.
Alimentação PoE vs. alimentação local
PoE simplifica cabeamento mas requer planejamento de orçamento de potência. Considere perdas nos cabos e capacidade do switch PSE: potência entregue pelo PSE deve cobrir perdas e potência do PD (dispositivo). Exemplos de referência: IEEE 802.3af (≈15 W), 802.3at (≈30 W), 802.3bt (60–90 W). Para PoE, limite máximo prático por enlace de 100 m em Cat5e/Cat6; para distâncias maiores usar repetidores, switches intermediários ou injetores PoE.
Fontes DC, UPS e baterias
Para fontes DC locais (ex.: 12 VDC), dimensionar considerando corrente de pico e margem de 20–30% e protegê-las com fusíveis próximos às câmeras. Calcular autonomia de UPS conforme carga total do rack de gravação e câmeras essenciais. Incluir teste de autonomia e curva de descarga das baterias nas verificações. Implementar monitoramento remoto do estado da UPS e alarmes de falha.
Dimensionamento de condutores e queda de tensão
Princípios e normas
Seguir NBR 5410 para o dimensionamento de condutores quanto à corrente admissível, queda de tensão e condições de instalação. Para circuitos de alimentação de câmeras, a queda de tensão recomendada deve manter a tensão no equipamento dentro do alcance especificado pelo fabricante; em redes de baixa tensão, usar como referência ≤3% para circuitos terminais críticos e até 5% para a alimentação geral, considerando a soma dos trechos.
Cálculo prático de queda de tensão
Use a relação: ΔV = I × R_total, com R_total = ρ × (2 × L) / S (ρ = resistividade do cobre ≈ 0,017241 Ω·mm²/m). Exemplo: câmera 12 V, P = 10 W → I = 10/12 ≈ 0,83 A; L = 50 m; S = 1,5 mm² → R_total ≈ 0,017241 × (100) / 1,5 ≈ 1,149 Ω → ΔV ≈ 0,83 × 1,149 ≈ 0,95 V (≈8% de 12 V) → inaceitável. Solução: aumentar seção para 4 mm² ou usar PoE a 48 V para reduzir corrente e queda proporcionalmente.
Seleção de cabos para vídeo e alimentação
Use cabos de pares trançados Cat5e/Cat6 para PoE (até 100 m), preferindo Cat6 para PoE++ por menor resistência e melhor desempenho térmico. Para alimentação DC direta, use cabos multicore flexíveis com seção adequada conforme cálculo de queda de tensão e corrente contínua. Em ambientes externos, optar por cabos com proteção UV e gel-filled para evitar infiltração de água. Evitar unir cabos de força e dados em eletrocalhas não segregadas para prevenir interferência e cumprimento de distancia mínima.
Aterramento, equipotencialidade e proteção contra surtos
Conceitos e efeitos sobre CCTV
Um sistema de câmeras sem aterramento adequado está sujeito a curtoscircuitos, interferências e danos por surtos. O aterramento reduz diferenças de potencial e permite o correto funcionamento de dispositivos de proteção. A equipotencialidade entre carcaças metálicas, gabinetes de rack e malha de terra evita correntes de fuga perigosas.
Topologia de aterramento recomendada
Adotar malha de terra conectada ao sistema de aterramento do edifício, com condutor de proteção PE dimensionado e barras de aterramento no rack. Para instalações críticas, prever malha equipotencial independente e interligada ao sistema principal por condutores de baixa impedância. Aplicar DPS em pontos de entrada de alimentação e, quando aplicável, proteção de linha de dados (proteção de par trançado/coaxial) com derivações para terra conforme fabricante e normas.
Proteção contra surtos (DPS) e coordenação
Implantar DPS tipologia adequada: unidades de proteção na entrada do prédio (classe I/II) e proteção complementar nos quadros secundários (classe II/III). Fazer estudo de coordenação entre DPS e disjuntores para garantir descarrego eficaz e evitar danos a equipamentos sensíveis. Em zonas expostas a descargas atmosféricas, integrar medidas segundo NBR 5419 quando aplicável.
Instalação física, roteamento e práticas construtivas
Roteamento de cabos e eletrocalhas
Planejar trajetos minimizando cruzamentos com circuitos de força. Onde inevitável, cruzar cabos de dados em ângulo reto. Em bandejas ou eletrocalhas, separar fisicamente cabos de força e dados ou usar divisórias. Evitar dobras excessivas e manter raio de curvatura maior que o recomendado pelo fabricante.
Proteção mecânica e condições ambientais
Selecionar caixas, caixas de passagem e suportes com grau de proteção adequado ao ambiente (mínimo IP54 em áreas externas cobertas; IP66 para câmeras expostas). Considerar classificação de impacto ( IK) para locais vandalizados. Usar vedação contra umidade em conexões e eletrodutos para evitar infiltração que gere curto-circuito ou oxidação.
Conectividade em campo: terminação e blindagem
Terminar cabos com conectores adequados (RJ45 blindado para PoE em ambientes com EMI; BNC para coaxial). Assegurar continuidade de blindagem quando aplicável, mas evitar criar loops de terra por blindagens mal tratadas. No caso de cabos coaxiais, aplicar adaptação de impedância e garantir integridade da malha de blindagem.
Segurança operacional e procedimentos NR-10
Análise de risco e procedimentos de trabalho
Antes de qualquer intervenção, realizar a análise de risco, definir pontos de isolamento e estabelecer método de trabalho seguro. Implementar lockout-tagout, sinalização e Permissão de Trabalho quando necessário. Garantir que intervenções em quadros e equipamentos energizados sejam realizadas apenas quando justificadas, com análise de risco e autorização formal, e com profissionais treinados.
Equipamentos de proteção e medidas coletivas
Fornecer EPI (luvas isolantes, botas dielétricas, proteção facial) conforme risco avaliado. Priorizar medidas de proteção coletiva: barreiras, isolamento de partes vivas, bloqueios e sinalizações. Treinamento periódico e certificações de equipe são exigências da NR-10.
Testes de segurança elétrica
Executar ensaios de continuidade do condutor de proteção, resistência de isolamento (megômetro), verificação do funcionamento do DR e testes de comutação de UPS/gerador. Registrar ensaios e manter relatórios para auditoria e manutenção.
Comissionamento, testes e aceitação
Procedimentos de comissionamento
O comissionamento deve incluir verificação de documentação, inspeção visual, ensaio de isolamento, medição de queda de tensão em circuitos críticos, verificação do correto funcionamento de DR e DPS, testes de redundância do sistema de alimentação e testes de comunicação (throughput PoE, perda de pacote). Validar imagens, gravação e alarmes do NVR em situação de tensão reduzida e falha de UPS.
Ensaios e registros
Registrar todos os resultados: valores de resistência de isolamento, resultados de ensaio do DR, curvas de descarga do UPS e logs de testes de DPS. Exigir assinatura do responsável técnico (ART) e do cliente na entrega.
Manutenção preventiva e modernização
Planos de manutenção
Estabelecer manutenção periódica: inspeção visual trimestral, verificação semestral de torques em bornes, ensaio anual de resistência de isolamento, substituição preventiva de baterias de UPS conforme curva de vida útil. Monitoramento remoto de saúde do sistema (SNMP para switches e UPS) reduz tempo de resposta a falhas.
Modernização e migração tecnológica
Ao modernizar sistemas analógicos para IP/PoE, planejar upgrades de infraestrutura: cabos Cat6 ou fibra óptica para backbones, aumento de capacidade do quadro e UPS, e estudos térmicos para racks com alta densidade de PoE. Avaliar impacto no balanceamento de cargas e fator de potência dos alimentadores; dispositivos PoE++ podem exigir correções de fator de potência e filtros EMC para conformidade com limites de perturbação.
Documentação e responsabilidades técnicas

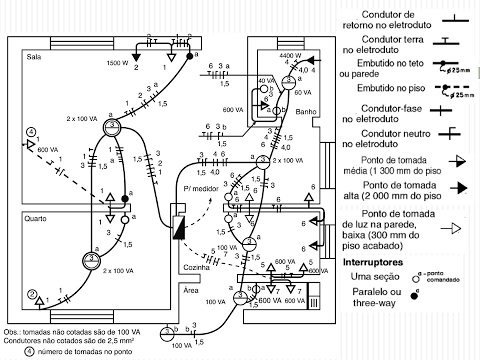

Desenhos, memórias de cálculo e ART
Fornecer: planta elétrica, esquema unifilar, memória de cálculo do dimensionamento de condutores, tabela de cargas, especificação dos dispositivos (DR, DPS, UPS, switches), e plano de manutenção. Registrar ART do projeto e da execução, bem como laudos de ensaios realizados.
Garantia e rastreabilidade
Manter cadastros de fabricantes, números de série de equipamentos críticos, data de instalação e histórico de manutenção. Esses registros são cruciais para auditorias, segurança jurídica e subsídio em reclamações de garantia.
Resumo técnico e recomendações de implementação
Resumo técnico
Projetos de câmeras segurança instalação demandam integração entre elétrica e telecom para garantir continuidade, qualidade de alimentação e conformidade normativa. Aplicar NBR 5410 para dimensionamento e proteção elétrica, NBR 14039 quando houver instalações industriais ou centros de distribuição relevantes, e cumprir integralmente NR-10 em operação e manutenção. A escolha entre PoE e alimentação local influencia queda de tensão, calor dissipado e necessidade de UPS. A proteção contra surtos com DPS, aterramento e equipotencialidade é mandatório para proteger investimentos e pessoas.
Recomendações de implementação
- Projetar com ART e integração entre engenheiro elétrico e responsável de TI; fornecer documentação completa (unifilar, memória de cálculo, plano de manutenção).
- Prefira PoE para ambientes novos sempre que possível; utilize Cat6 para maior margem térmica e PoE++.
- Dimensione cabos com cálculo de queda de tensão real; para câmeras 12 V locais, evitar longas distâncias sem aumentar seção do cabo. Sempre use a fórmula ΔV = I × ρ×(2L)/S e limite ΔV conforme especificação do fabricante (recomendado ≤3%/≤5%).
- Implemente DR 30 mA em circuitos terminais e DPS coordenado em entrada e quadros secundários; documente seletividade.
- Instale UPS com autonomia calculada segundo criticidade e prever monitoramento remoto via SNMP/alarme.
- Projete aterramento e equipotencialidade robustos; proteja pares de dados e linhas coaxiais contra loops de terra e garanta práticas corretas de blindagem.
- Adote procedimentos NR-10: análise de risco, LOTO, EPIs e certificados de capacitação para equipe técnica.
- Executar comissionamento abrangente: testes de isolamento, verificação do DR, ensaio de queda de tensão e teste de gravação em falhas. Registrar todos os resultados para aceitação.
- Estabelecer plano de manutenção preventiva com inspeções periódicas, testes elétricos anuais e substituição programada de baterias de UPS.
- Considerar impacto do fator de potência e do balanceamento de cargas no quadro geral; corrigir quando necessário para evitar sobrecargas e problemas com concessionária.
Seguindo estas diretrizes técnicas e normativas, as instalações de câmeras de segurança atingem níveis adequados de segurança elétrica, disponibilidade operacional e conformidade legal, reduzindo riscos de falhas sensíveis e exposição a responsabilidades técnicas.
